Blender 編集モードの使い方②
前回は、編集モードでループカットを使用しました。
今回は面の押し込み、引き出しを行います。
対象のオブジェクトです。(前回の続きですので円柱を変形させたものです)
裏面を見ると以下のようになります
編集モードで「面」を選択した状態です。
一番右のボタンが面選択のボタンです。
この状態で、
1.「Iボタン」を押下するとオレンジ色の円状のもののサイズを変更してやると
資格いマスの様なものが。。。
そのまま選択してやると、以下の様になります。この部分だけ変形できます。(一応)
改めて面を選択し「Eボタン」を押下して引き出してやると以下の様に。。。
そして、ここで３個目の機能「丸くする」をやります。
オブジェクトモードにて、変形対象のオブジェクトを選択、
を選択。
左の様な画面が観れます。「追加」をクリック
細分化曲面を選択します。下の様な画面が観れるはずです。
コピーして何回か適用ボタンを押下すると。。。
上記の様になりました。全体を見て見るとこんな感じ
ここまで来るのに3日(笑)
ブログを書きながらですが(笑)
なんか「絵」は描けないから２次元は無理だが３次元ならいけそうな気がしてきた⭐︎
Blender 編集モードの使い方①
前回は、簡単なオブジェクト操作とオブジェクトの編集を行いました。
今回は編集モードの使い方を学習します。
前回の作成物は四角いので円柱をベースに作り変えます。
「ループカットを使用する」
オブジェクトモードから編集モードに変更し
のボタンを押下する
←こんな感じになります。
そして「control + R」を押下すると下の様に表示され、
左クリックで位置を移動できます。
さらに「S」ボタンを押下すると円の部分をサイズ変更することができます。
２箇所変更してやると以下の様に表示できます。
ちょいと金棒見たくなってきました。(バットの方が近い？)
今日の締めとして、トーラスを付け加えます。
ちょいとそれっぽいかな？
Blender 金棒を作成する
前回は、環境設定を行いました。
今回は、金棒→手抜きですが。。。
キューブを作成します。プリミティブ型オブジェクトを追加します。
今回は、立方体→キューブを作成
2.選択してから、オブジェクトモードから編集モードに切り替えます。
初期状態
クリックして編集モードを選択
3.まずはオブジェクトモードで、オブジェクトを選択してから「Sキー」を押下します。
マウスコントロールでサイズ変更を行います。
同様に、縦横。。。
4.編集モードで、一番右をクリックします。
選択した状態が以下の様になります。
5.そして、「Sキー」を押下してサイズを変更します。
すると、やっつけ金棒の出来上がり〜(笑)
これから、ちゃんとした金棒になっていきます。。。たぶん。。。。
Blender はじめの一歩 操作の設定
前回はBlenderのインストール~基本的な使い方を行いました。
次は、使用するための基本的な設定を行います。
１環境設定、日本語化する
インストールしたばかりの状態(デフォルト)では全て英語になっています。
我々は日本人なので日本語にします。→英語でできるなら英語で...と思いますが。

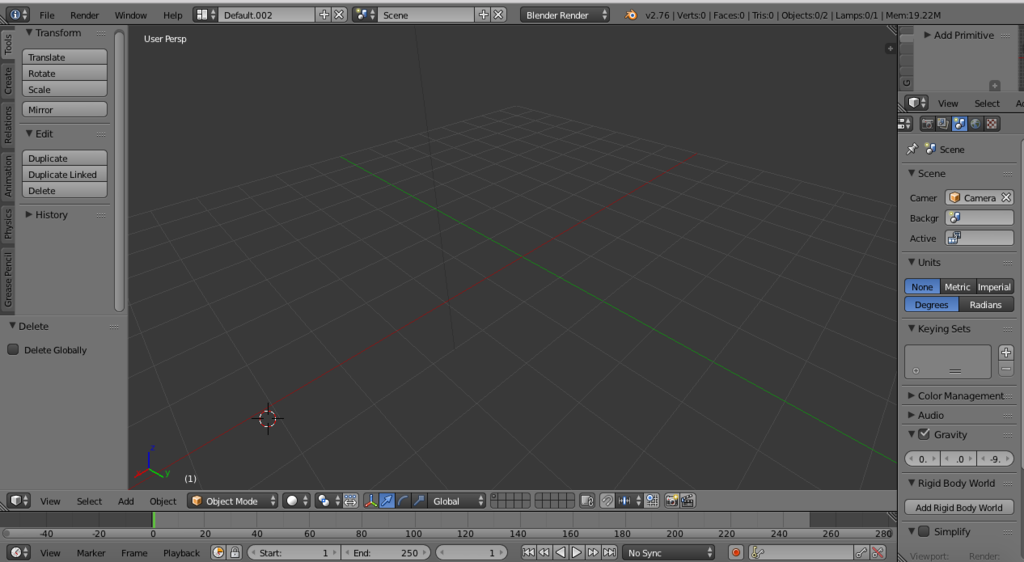

1. File → User Preference を選択
2.SystemタブのLaunguageから日本語を選択し、TranslateのInterfaceあたりを選択状態にする。 ※はっきりとどれ？と分かっていませんで(笑)
3.閉じます。その他の設定に関しては、下記を参照ください。
初期設定の変更：Blenderチュートリアル | 淡波ログ
4.リファレンスを見るともっと良い(笑)
https://docs.blender.org/manual/en/dev/interface/index.html
作ったものは。。。
アプリの作成などに利用します。
JavaFXとかどうですか？
Java OpenGL javaFxでの実装
それで色々と調べたところ、JOGL + JavaFXは可能であることがわかった。
ただし、ちょいとクラスの使い方がスタンダードに行かないみたいだ。
一応画面起動ができました。そのコードです。
※画面の中身は何も実装しておりません。
package jp.zs.jogl.main;
import javafx.embed.swing.SwingNode;
import javax.media.opengl.GLAutoDrawable;
import javax.media.opengl.GLCapabilities;
import javax.media.opengl.GLEventListener;
import javax.media.opengl.GLProfile;
import javax.media.opengl.awt.GLCanvas;
import javax.swing.SwingUtilities;
import javafx.scene.layout.StackPane;
import javafx.application.Application;
import javafx.scene.Scene;
import javafx.stage.Stage;
@SuppressWarnings("restriction")
public class Game extends Application implements GLEventListener {
public static void main(String[] args) {
launch("JavaFX");
}
private void setUpStage(Stage stage, GLCanvas canvas) {
}
private void createAndSetSwingContent(SwingNode node) {
SwingUtilities.invokeLater(new Runnable() {
@Override
public void run() {
//node.setContent( );
}
});
}
@Override
public void start(Stage stage) {
try {
// System.loadLibrary("jogl");
// System.out.println("Hello JOGL");
// 表示するためのJavaFXクラス
final SwingNode swing = new SwingNode();
createAndSetSwingContent(swing);
// 表示するためのJoglクラス(部品)
final GLProfile profile = GLProfile.get(GLProfile.GL2);
GLCapabilities caps = new GLCapabilities(profile);
final GLCanvas glcanvas = new GLCanvas(caps);
glcanvas.setSize(400, 400);
StackPane pane = new StackPane();
stage.setScene(new Scene(pane, 400, 400));
stage.show();
} catch(Exception e) {
e.printStackTrace();
}
}
@Override
public void display(GLAutoDrawable arg0) {
// TODO Auto-generated method stub
}
@Override
public void dispose(GLAutoDrawable arg0) {
// TODO Auto-generated method stub
}
@Override
public void init(GLAutoDrawable arg0) {
// TODO Auto-generated method stub
}
@Override
public void reshape(GLAutoDrawable arg0, int arg1, int arg2, int arg3, int arg4) {
// TODO Auto-generated method stub
}
}
Java OpenGL jogl javafx 実装
Javaでの3D描画を行います。
mavenでjogl(java open GL)をセットアップします。
pom.xmlに以下の依存関係を追加します。
<groupId>org.jogamp.gluegen</groupId>
<artifactId>gluegen-rt-main</artifactId>
<version>2.0-rc11</version>
</dependency>
<groupId>org.jogamp.jogl</groupId>
<artifactId>jogl-all-main</artifactId>
<version>2.0-rc11</version>
</dependency>
そして、eclipseよりMavenBuildを実行します。goalは「install」を指定します。
依存関係が追加されて以下の様にライブラリ(jarファイル)が追加されます。
Mavenの使い方、セットアップは以下を参照しました。
Maven – Installing Apache Maven
環境変数を設定し「mvn --version」コマンドの起動確認をしてからビルドします。
以上で、ライブラリのインストールは完了です。
Blender 基本的な使い方1
Blenderの使い方をメモ
まずはダウンロードもとは以下になります。
MACの場合はAppStoreでソッコーいけます(笑)

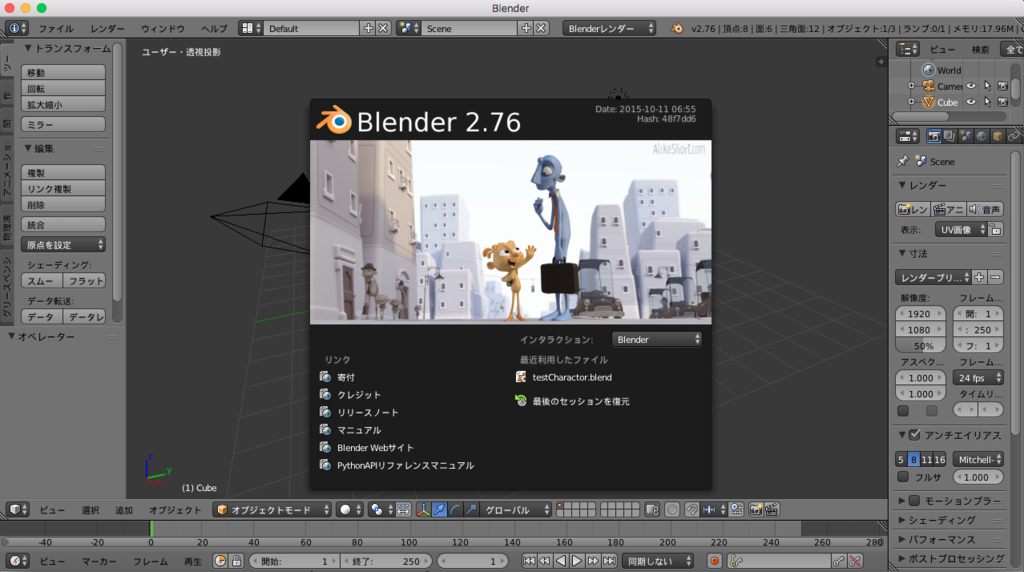

起動時の初期画面(Version 2.76 (2.76, 2015-Oct-11, Blender )
右クリックでオブジェクトの選択
左クリックで３Dカーソル
の移動
ホイールを押下した状態でマウス操作 → 視点の移動
スペースでメニューを表示する
→ 「add uv」と入力すると以下の様になる(sphereの追加)
3Dカーソルのある位置にオブジェクトが追加される
そして、「Tab」キーを押下することでオブジェクトの形を変形するためのモード
EditModeに切り替えを行える、初期状態はObjectModeというみたいだ。
そして、スペースキー押下後に「smooth」を入力し以下を選択すると以下の様に
表面がスムーズな感じになりました。

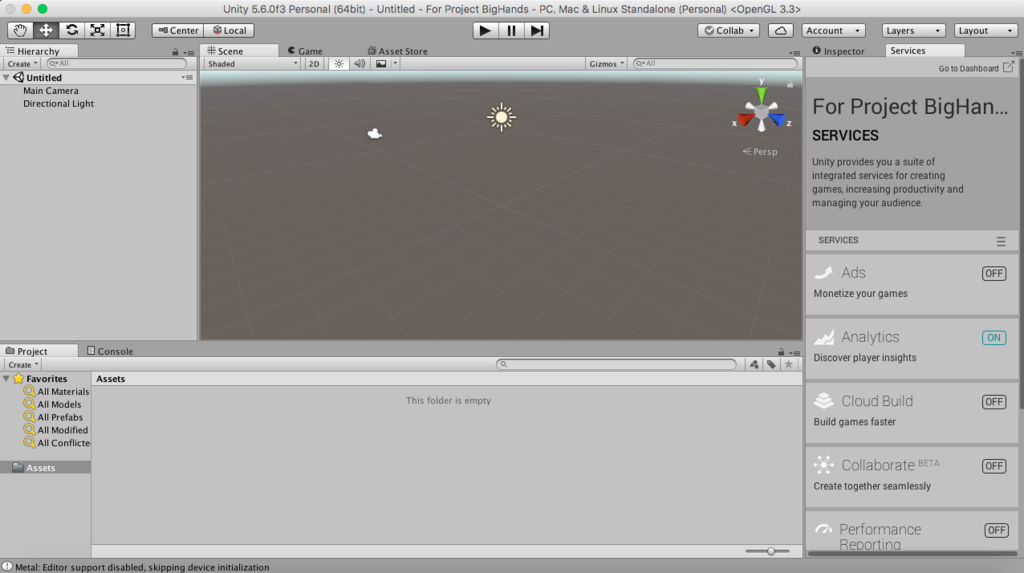

Unity 始めの一歩
前回、Unityのインストールを行いました。
今回は、サンプルプロジェクトの取得と起動〜起動ファイルへの出力を行います。
①デモプロジェクトの取得→以下のサイトよりダウンロードします。
こんなサンプルプロジェクトをダウンロードしました。
ダウンロード後に、プロジェクトを開きます。
だがしかし、コンパイルエラーが出てきて何もできませんでした。
どうやら、コンパイラの設定などが必要の様だ
とりあえず、始めにやらないといけないのは環境設定ということがわかった。
iOsとAndroid端末でのアプリケーション作成を考えているので
次回、「モバイルアプリ開発環境」の準備を始めたい
Unityで使用するための３Dオブジェクト作成にBlenderの使い方をやりたいと思います
レトロパイ(Retropie) インストール
レトロパイ～ラズパイ用のエミュレーター～のインストールです。
＜下のプロジェクトの一部のようです。(ちょっと興味深い。。。)
blog.petrockblock.com
<参考にしたサイト>
➀ラズベリーパイにゲームOS retropieをインストールしよう : Yuki Nakata's Blog
②Raspbian - RetroPie Docs
＜手順＞→ 自分はダウンロードできませんでした。下に出来た手順を示します。
・レトロパイのダウンロードページよりイメージをダウンロード(結構重い。。。)
※自分のラズパイは初期型なので青枠で囲った部分をクリック
・SDカードの初期化、イメージの解凍～インストール(ファイルをコピーして配置する)
を参考サイト➀に習います。
【実行結果】→失敗。ダウンロードが中断されてしまいました。。。
何回か試してできなかったので次の方法へ
【うまくいった手順】
以下のサイトを参照しました。
【手順】
１．GITのインストール → 以下のコマンドを入力
＞sudo apt-get install git lsb-release
２．GITからPULLする(チェックアウト)
レトロパイを配置するフォルダー(ディレクトリ)へ移動する
＞cd [移動するフォルダ]
※ターミナルを開いた時のディレクトリでよければ移動しなくてよい
＞git clone --depth=1 https://github.com/RetroPie/RetroPie-Setup.git
※GITからファイルを取得し現在のディレクトリ(カレントディレクトリ)にコピー
３．レトロパイのセットアップ処理を行います。(スクリプトの起動)
＞ cd RetroPie-Setup
＞ chmod +x retropie_setup.sh → 起動権限の付与
＞ sudo ./retropie_setup.sh
あとは画面が起動するので参考サイトに習います。
